Flange Liso 150# Aço Carbono - Norma ANSI

Flange Liso Aço Carbono

A Aços Positano é especializada na distribuição de conexões de aço carbono, oferecendo soluções para as mais variadas aplicações hidráulicas industriais, além de uma ampla linha de válvulas e tubulações.

Utilização e Aplicação:

Os flanges são um tipo de conexão industrial para um sistema de tubulação, permitindo ser desmontado sem operações destrutivas. Os flanges são montados em pares e geralmente unidos por parafusos, mantida a superfície de contato entre dois flanges sob força de compressão, a fim de vedar a conexão.

Os Flanges Lisos são usados para realizar a junção entre secções da linhas, consequentemente, a passagem dos fluidos da rede de tubulação, válvulas ou bombas. Sua principal caracteristica é que a passagem corresponde ao diametro externo (total) da peça que será acoplada, sendo assim sobreposta a tubulação recebendo soldagem na parte interna e externa. Esse procedimento permite que não haja vazamentos e aumente a resistência dos flanges.

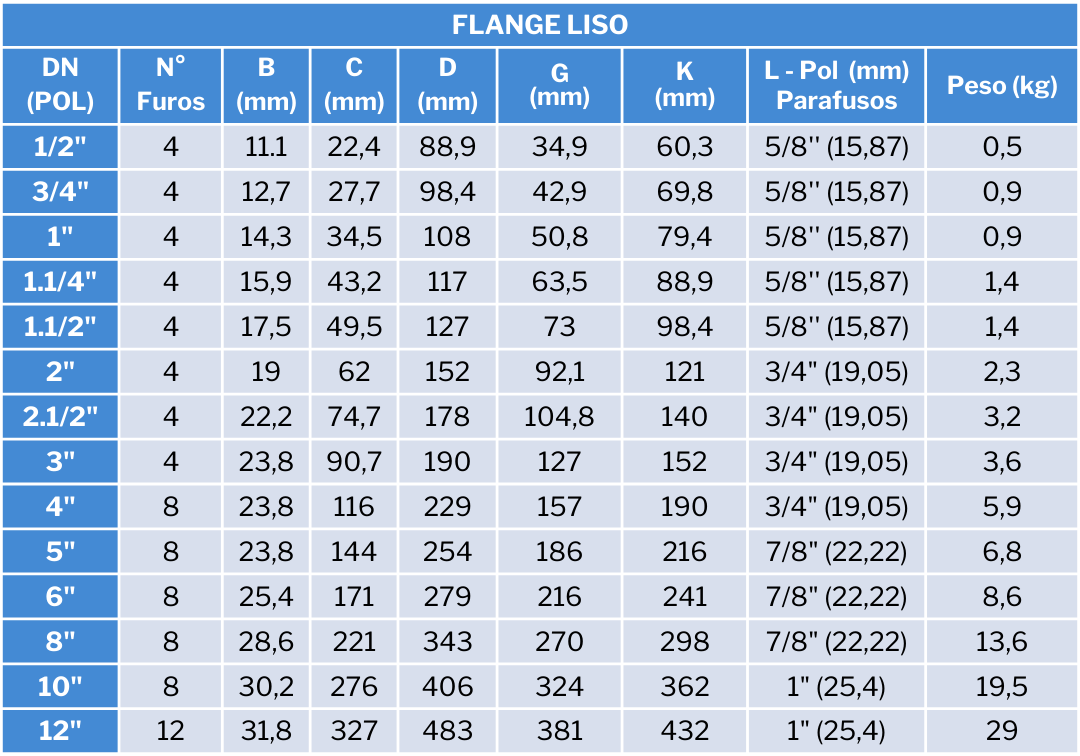

Dados técnicos:

    - Nome do produto: Flange Liso de Aço Carbono ANSI B 16.5;

    - Material: Aço Carbono ASTM A 105;

    - Classe de Pressão: 150lb

    - Temperatura: Não recomendado o uso acima de 426°

O que são flanges?

Os flanges são componentes essenciais em sistemas de tubulações e equipamentos industriais. Elas são um tipo de conexão, geralmente fabricados em aço carbono ou aço inox, que são projetados para serem conectados a extremidades de tubos, válvulas, tanques ou outros dispositivos para facilitar a montagem, desmontagem e manutenções de componentes em sistemas de tubulação. São fixadas por meio de parafusos, formando uma junta que ajuda a vedar o sistema e a suportar a pressão do fluido transportado pelas tubulações.

Existem vários tipos de flanges de aço carbono, cada um com um propósito específico. Alguns dos tipos comuns incluem:

Flange Cego (Blind): Usadas para interromper a passagem de fluídos em tubulações, válvulas e bombas. São usados também para facilitar a inspeção ou expansão da linha.

Flange Lisa: São sobrepostos ao tubo e soldados tanto na parte externa junto ao tubo quanto na parte interna próximo a ranhura. Esse procedimento permite que não haja vazamentos e aumente a resistência dos flanges.

Flange Sobreposto (Slip-on – SO): Muito similar ao flange liso, porém os flanges sobrepostos possuem um pequeno pescoço na parte traseira que auxilia no momento da soldagem. Podendo ser uma alternativa para o flange com pescoço.

Flange de Pescoço (Welding Neck - WN): Essa peça recebe solda circunferencial no pescoço e possuem um pescoço longo que facilita a soldagem e proporciona maior resistência.

Flange Encaixe Solda (Socket Welding – SW): Possui uma depressão que serve de encaixe e apoio, utilizando somente uma solda externa. Facilitando a condução dos fluídos. Aplicável em pequenas bitolas.

Flange Roscado (Theaded): Possuem roscas internas para conexão com tubos roscados, substituindo o uso da solda. Facilitando a condução dos fluídos. Aplicável também em pequenas bitolas.

Flanges Solto (Lap Joint):  É utilizado em tubulações que requerem desmontagem frequente, empregado em montagens de linhas que utilizem pestanas, pode girar e permite fácil alinhamento dos furos. Sendo sua aplicação sem solda direta na tubulação.

As flanges de aço carbono são escolhidas com base nas especificações do sistema, como a pressão e temperatura de operação, o tipo de fluido transportado e os requisitos de conexão. Elas desempenham um papel crucial na integridade estrutural e na eficiência de sistemas de tubulação em uma variedade de indústrias, incluindo petróleo, gás, química e etc.
