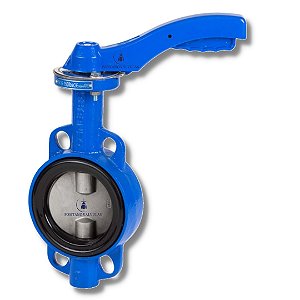

Válvula borboleta tipo Wafer disco ferro com
base para atuador EPDM

Base atuador ISO 5211.
Entre faces UNE EN 558-1 Série 20 (DIN 3202 K1).
Construção corpo ferro fundido GG-20.
Disco ferro fundido nodular GGG-40.
Montagem entre flanges ANSI 150 e DIN PN 10/16.
Acionamento por alavanca até 10", acima com
redutor manual.
Temperatura de trabalho de -20ºC a 120ºC.
Pressão máxima de trabalho 16 bar até 12", acima
10 bar à 90ºC.
Vedação EPDM. Pintura Epoxi

  • Linha Industrial: válvulas e acessórios para aplicações industriais.

A Válvula borboleta tipo Wafer disco ferro com base para atuador EPDM, faz parte da Linha Industrial da fabricante Genebre, que é uma empresa lìder e referência mundial na fabricação de Válvulas e acessórios para controle de fluidos

Nós da Aços Positano procuramos sempre tabalhar com as melhores fábricas do mercado nacional e internacional.

Quando o assunto é eficiencia e segugança, qualidade nunca é de demais.

Quaso tenha alguma duvida sobre nossa linha de produtos, entre em contato com algum de nossos vendedores

Para melhores infirmações (11) 2293-9000 ou pelo WhatsApp (11) 98364-4418

O que é válvula borboleta?
A válvula borboleta  pertence à família de válvulas de ¼ de volta (quarto de volta) porque não requer uma volta completa para atingir a posição aberta ou fechada, apenas um movimento angular de  90°. A válvula borboleta consiste em uma haste que é inserida na sede circular da válvula e, uma vez dentro, a haste assume a forma de um disco que se encaixa perfeitamente. O nome da válvula "Butterfly" vem do fato de que o disco conectado à haste se assemelha a  uma borboleta  enquanto gira.

Tipos de válvulas borboleta
Existe uma grande variedade de válvulas borboleta, que podem diferir umas das outras, tanto nos materiais de que são fabricadas: ferro fundido, termopolímeros, cerâmicas e muitos outros, e em suas dimensões variam de 1,5 até 600 polegadas. Existem basicamente dois tipos de válvulas borboleta que são utilizadas para grandes vazões e cuja singularidade geométrica permite uma menor queda de pressão. Eles são LUG e WAFER. VÁLVULA BORBOLETA  LUG.
O projeto da válvula borboleta é semelhante a uma válvula de esfera de 3 peças em que uma extremidade da linha pode ser removida sem afetar o lado oposto. Isso pode ser feito com insertos rosqueados, flanges e dois conjuntos de ilhós (parafusos) que não utilizam porcas, pois cada flange possui seus próprios parafusos. Também é importante observar que não é necessário desligar todo o sistema para limpar, inspecionar, reparar ou substituir uma válvula borboleta (este procedimento é necessário para   com  tipo wafer).

Válvula Borboleta
Tipo Wafer
A função de uma válvula borboleta tipo wafer é manter uma vedação para proteger contra pressão diferencial em duas direções no fluxo de fluido. Em outras palavras, a versão  wafer das válvulas borboleta são projetadas para manter uma vedação estanque e proteger contra o diferencial de pressão bidirecional para evitar qualquer refluxo em sistemas  fabricados para fluxo unidirecional. Isso é feito através do uso de uma junta de vedação apertada, como um um O-ring , uma vedação usinada com precisão, juntamente com uma face plana da válvula  nas seções a montante e a jusante da válvula.

Como funciona a válvula borboleta
A válvula borboleta é um disco de metal montado em um eixo. Quando o disco gira verticalmente e bloqueia completamente o fluxo de fluido circulante, a válvula está na posição fechada. A estanqueidade ocorre quando o disco pressiona a sede da válvula ao fechar, comprimindo-a e impedindo qualquer possível passagem de líquido. Em vez disso, à medida que o disco gira um quarto de volta paralelo ao fluxo, a válvula permanece totalmente aberta  para permitir a passagem de fluido quase  irrestrita  na tubulação. Ao contrário de uma válvula de esfera, o disco de vedação está sempre no fluxo, de modo que uma queda de pressão é sempre induzida no fluxo, independentemente da posição do disco  da válvula (flap).


As válvulas borboleta são relativamente fáceis e rápidas de abrir, pois não requerem uma volta completa, apenas uma volta de 90° do manípulo ou volante para abrir ou fechar totalmente a válvula. As válvulas borboleta grandes geralmente são  equipadas com a chamada caixa de engrenagens, na qual o volante da caixa de engrenagens é conectado ao fuso. Isso simplifica a operação da válvula, mas em detrimento da velocidade. Válvulas de grande porte requerem  alto  torque e para esta operação é necessário o uso de atuadores pneumáticos ou elétricos que garantam velocidade e eficiência no movimento em relação à  operação em modo manual. Daí a ampla utilização deste equipamento na automação de processos industriais.

Válvula Borboleta
Aplicações
As válvulas borboleta podem ser usadas para uma variedade de aplicações em abastecimento de água, tratamento de águas residuais, proteção contra incêndio, abastecimento de gás, indústrias químicas e petrolíferas, sistemas de manuseio de combustível, geração de energia, etc. Algumas das vantagens deste tipo de válvula são: sua construção simples, não ocupa muito espaço, peso leve e menor custo em comparação com outros projetos de válvulas. As válvulas podem ser operadas com alavancas, engrenagens ou atuadores conforme necessário.
